Lampe de poche SparkFun
Avant de commencer la modélisation dans Fusion 360, vous devez assemblez un petit circuit de lampe de poche SparkFun.

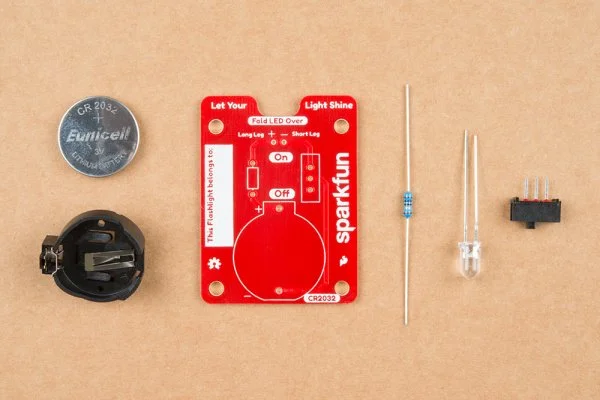

La trousse contient les composants suivants :
Une carte de circuit imprimé — aussi appelée PCB
Une petite pile bouton
Un support de pile
Une DEL — diode électroluminescente
Une résistance
Un interrupteur
L’objectif de cette première étape est de souder les composants électroniques sur la carte afin de créer un circuit simple fonctionnel. Cette partie permet de comprendre les éléments de base d’un circuit comme l’alimentation, la DEL, la résistance, l’interrupteur et les connexions sur la carte.
Le circuit fonctionne avec une pile bouton qui fournit l’énergie électrique. Lorsque l’interrupteur est fermé, le courant peut circuler dans le circuit. Il passe ensuite par la résistance, qui limite la quantité de courant pour protéger la DEL. La DEL reçoit alors l’énergie nécessaire et produit de la lumière.
Si l’interrupteur est ouvert, le courant ne circule plus et la DEL s’éteint.
Le schéma
Une fois que tout est assemblé, les électrons peuvent circuler lorsque l’interrupteur est en position ON, et la lampe de poche s’allume.
Voici une image de la carte assemblée et du schéma complet, que l’on retrouve aussi au dos du circuit imprimé.
