Lampe de poche SparkFun

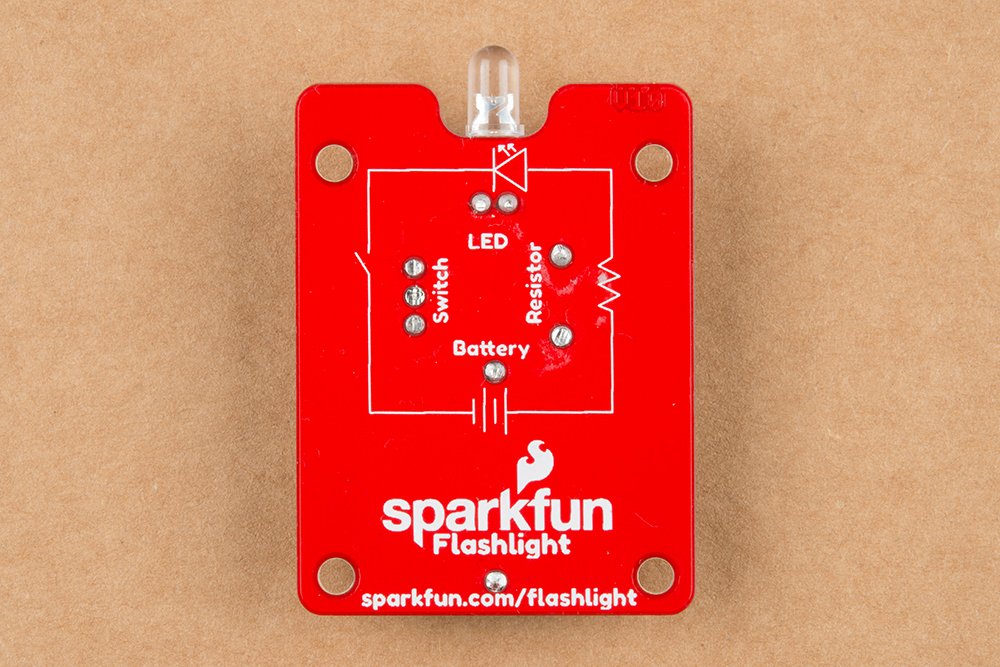

Il reste maintenant un peu de nettoyage à faire. Coupez toutes les pattes en trop à l’arrière de la carte. Il ne faut pas que des parties métalliques créent des connexions non désirées. Les broches de l’interrupteur peuvent aussi piquer si elles ne sont pas coupées.
Utilisez une bonne paire de pinces coupantes et coupez les pattes excédentaires.

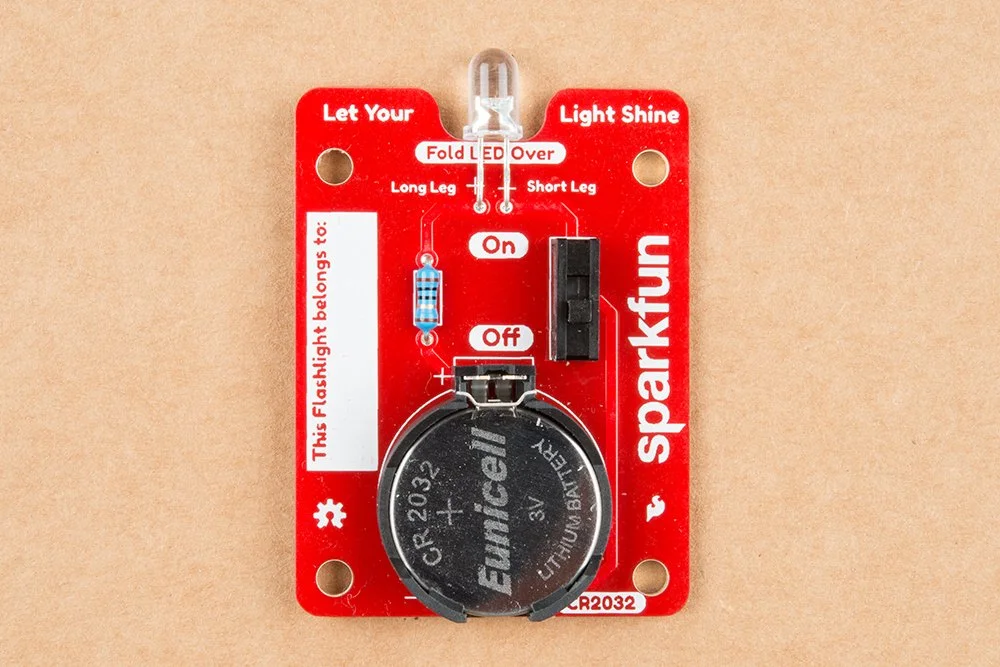

La dernière étape consiste à insérer la pile, à placer l’interrupteur en position ON, puis à laisser votre lampe s’allumer!
Dépannage
La lampe de poche ne s’allume pas
Vérifiez les éléments suivants :
l’interrupteur est bien en position ON;
une pile neuve CR2032 est installée;
la pile est placée avec le côté + vers le haut;
toutes les soudures font un bon contact;
la DEL est soudée dans le bon sens;
les pattes excédentaires ont été coupées pour éviter les courts-circuits.
La lampe clignote
Vérifiez les éléments suivants :
tous les composants sont bien soudés;
la pile est bien maintenue en place;
l’interrupteur est poussé complètement en position ON;
il n’y a pas de connexions indésirables;
les pattes à l’arrière de la carte sont bien coupées.
La lampe est faible
Vérifiez les éléments suivants :
la résistance est bien une résistance de 10 Ω;
les bandes de couleur sont brun, noir, noir, or, brun;
remplacez la pile au besoin.
