Modélisation CAO

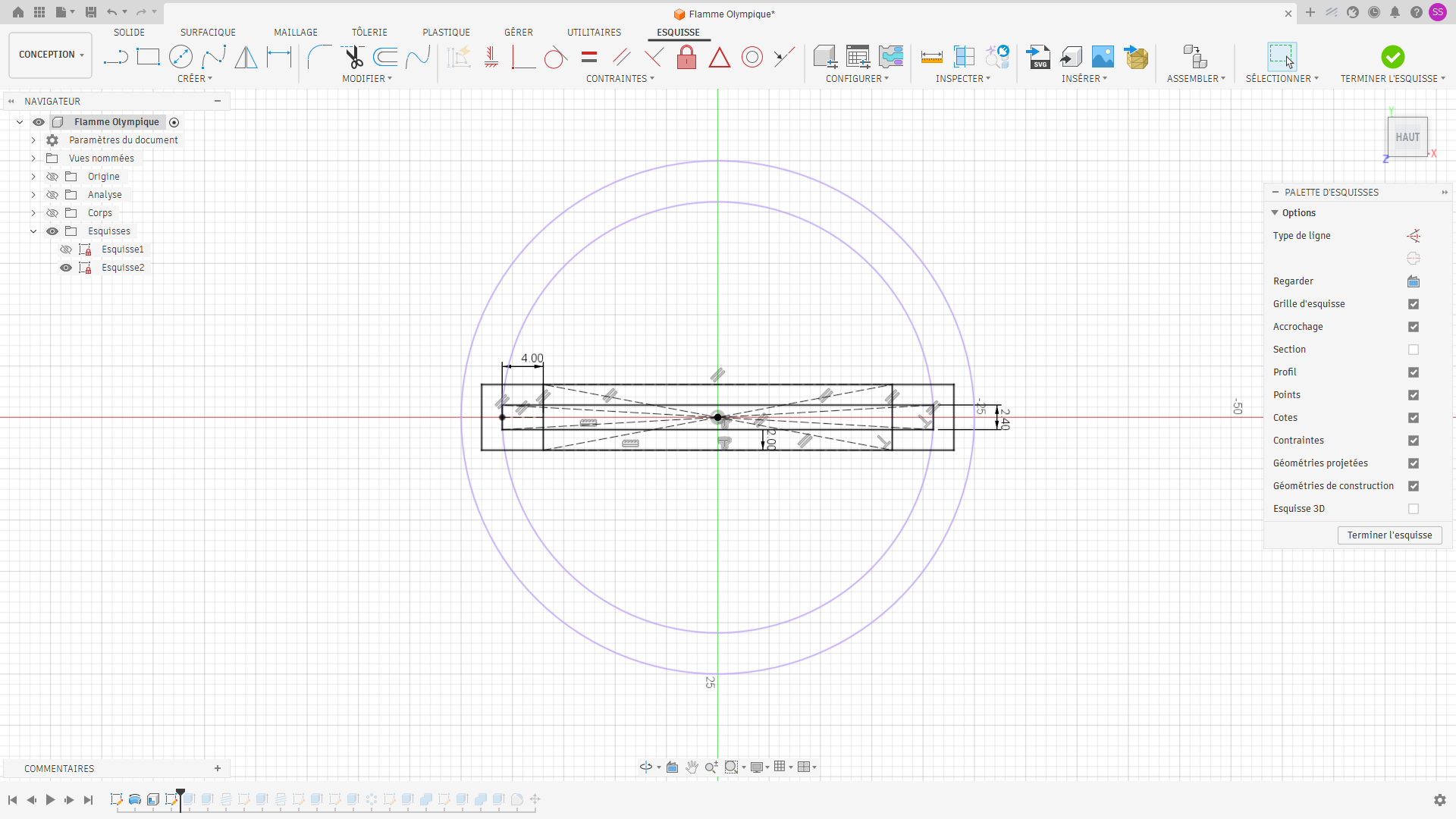

Créer une nouvelle esquisse sur la face appropriée de la base.
Utiliser Projeter pour récupérer l’épaisseur de la coque.
À partir du segment intérieur, dessiner une ligne centrale de 4 mm.
Contraindre cette ligne avec les contraintes :
Tangente
Horizontale
Dessiner un premier rectangle :
Hauteur : 2,4 mm
Le rectangle doit partir du centre.
Contraindre sa largeur entre le point de la ligne centrale et le cercle intérieur.
Faire un décalage de 2 mm autour du rectangle.
Dessiner un deuxième rectangle à partir du centre.
Contraindre ce rectangle :
Sur le point de la ligne centrale de 4 mm
Avec la hauteur correspondant au décalage.

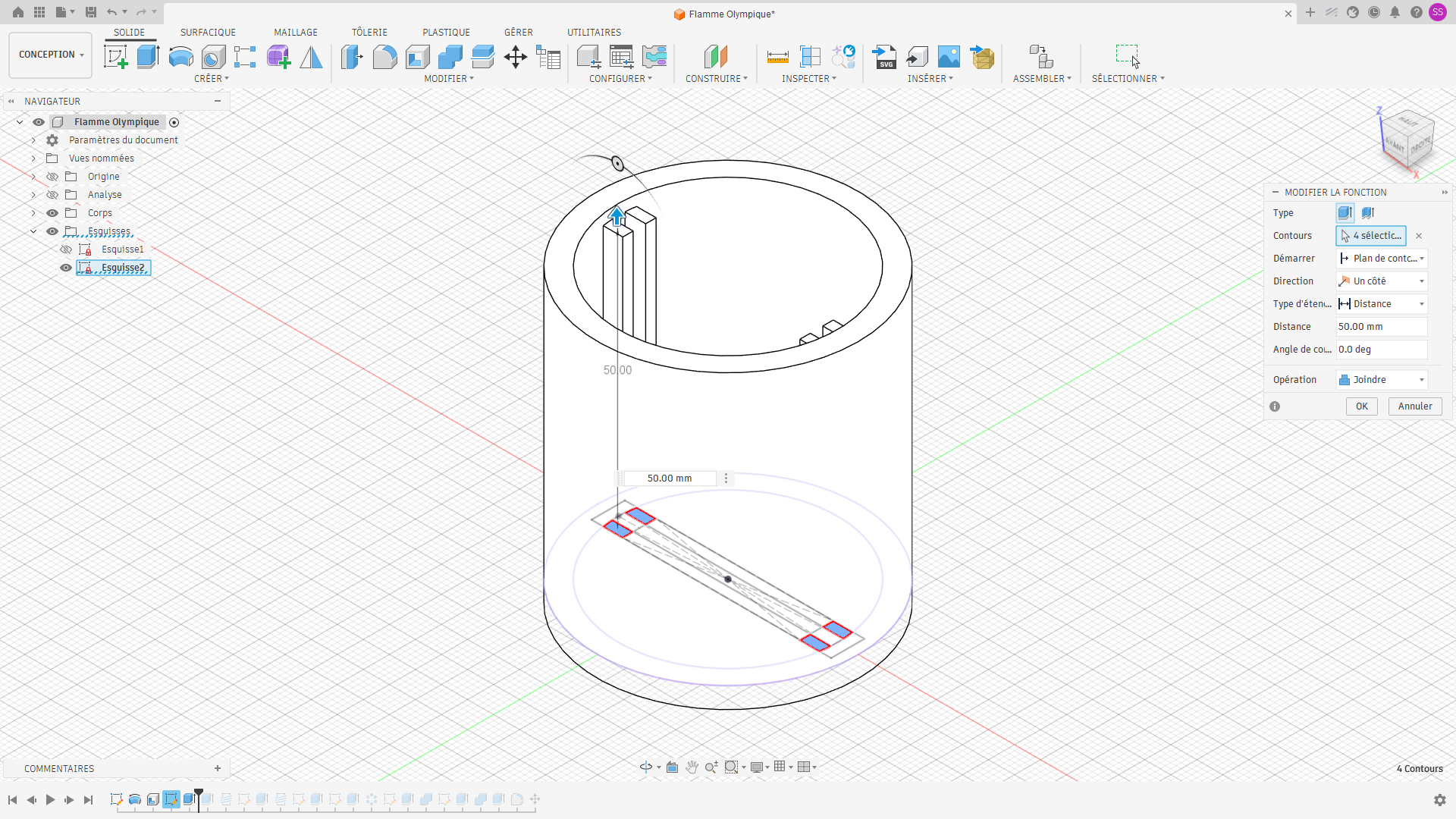

Sélectionner les 4 petits rectangles.
Faire une extrusion de 50 mm.
